Architecture et modularité

Quand un programme est petit, sa structure importe peu. On peut tout mettre dans un seul fichier, avec quelques fonctions, et ça fonctionne. Mais dès que le programme grossit, cette approche atteint ses limites. Un fichier de 5000 lignes devient difficile à naviguer. Deux développeurs qui modifient le même fichier se marchent sur les pieds. Un changement dans une partie du code casse quelque chose dans une autre. Le programme est devenu un système, mais sa structure ne le reflète pas encore. La question n’est alors pas s’il faut découper le système en parties, mais comment le découper. Et cette question est bien plus subtile qu’elle n’y paraît.

Parnas et l’information hiding (1972)

En 1972, l’informaticien américain David Parnas publie un court article qui va devenir l’un des plus influents de l’histoire du génie logiciel : On the Criteria To Be Used in Decomposing Systems into Modules. Le titre est direct : quels critères devrait-on utiliser pour découper un système en modules ? Chez Parnas, un module désigne toute unité de découpage qui cache une décision de conception, que ce soit une fonction, une classe ou un sous-système. Pour répondre à cette question, Parnas prend un exemple concret, un programme appelé KWIC (Key Word In Context). Le principe de KWIC est simple : on lui donne une liste de titres, et il produit un index de tous les mots-clés significatifs, chacun présenté dans son contexte original. Par exemple, à partir du titre “The Pragmatic Programmer”, KWIC produirait les entrées “Pragmatic Programmer, The” et “Programmer, The Pragmatic” (en ignorant les mots non significatifs comme “The”). C’est un système qui était couramment utilisé pour indexer des articles scientifiques.

L’idée vient du monde de la documentation scientifique. Dans les années 50 et 60, avant les moteurs de recherche, les bibliothécaires et les chercheurs avaient besoin de trouver rapidement des articles par mots-clés. Un index KWIC prend une liste de titres et produit une entrée pour chaque mot significatif du titre, en le présentant dans son contexte original. Par exemple, à partir de ces trois titres :

The Pragmatic Programmer
Clean Code
No Silver Bullet

Un index KWIC produirait (en ignorant les mots non significatifs comme “The”, “No”) :

Silver Bullet              ← entrée pour "Bullet"
Clean Code                 ← entrée pour "Clean"
Code                       ← entrée pour "Code" (rotation de "Clean Code")
Pragmatic Programmer       ← entrée pour "Pragmatic"
Programmer The Pragmatic   ← entrée pour "Programmer"
Silver Bullet No           ← entrée pour "Silver"

Chaque titre est “tourné” (rotated) de manière à ce que le mot-clé apparaisse en premier, et les entrées sont triées alphabétiquement. Le résultat est un index compact qui permet de retrouver un titre à partir de n’importe lequel de ses mots significatifs.

L’utilitaire ptx

L’idée de l’index KWIC a été suffisamment importante pour qu’un utilitaire Unix lui soit dédié : ptx (permuted index), qui fait partie des GNU coreutils. On peut l’essayer directement sur la ligne de commande :

$ echo -e "The Pragmatic Programmer\nClean Code\nNo Silver Bullet" | ptx -S '\n' -w 72
                           No Silver   Bullet
                                       Clean Code
                               Clean   Code
                                       No Silver Bullet
                                 The   Pragmatic Programmer
                       The Pragmatic   Programmer
                                  No   Silver Bullet
                                       The Pragmatic Programmer

Chaque ligne est formatée de manière à ce que le mot-clé apparaisse aligné au début de la colonne de droite, avec son contexte à gauche. C’est un petit vestige d’une époque où l’indexation automatique des textes était une préoccupation centrale de l’informatique.

Décomposition 1 : par flux de traitement

Parnas compare deux manières de découper ce même système KWIC en modules. La première, qu’on pourrait qualifier de “naïve”, suit le flux de traitement des données : un module pour lire l’entrée, un module pour produire les rotations, un module pour trier, un module pour afficher. C’est la décomposition la plus intuitive, celle qu’on ferait naturellement si on pensait le programme comme une séquence d’étapes. Voici à quoi elle ressemblerait en Python :

# Décomposition 1 : par flux de traitement
# Chaque module correspond à une étape du pipeline

# Les données partagées entre les modules
lines = []
rotations = []
sorted_rotations = []

STOP_WORDS = {"the", "a", "an", "of", "in", "to", "and", "is", "for"}

def read_input(titles):
    """Étape 1 : lire les titres"""
    lines.clear()
    lines.extend(titles)

def make_rotations():
    """Étape 2 : produire toutes les rotations de chaque titre"""
    rotations.clear()
    for line in lines:
        words = line.split()
        for i, word in enumerate(words):
            if word.lower() not in STOP_WORDS:
                rotated = words[i:] + words[:i]
                rotations.append(" ".join(rotated))

def sort_rotations():
    """Étape 3 : trier les rotations alphabétiquement"""
    sorted_rotations.clear()
    sorted_rotations.extend(sorted(rotations, key=str.lower))

def display_output():
    """Étape 4 : afficher le résultat"""
    for rotation in sorted_rotations:
        print(rotation)

# Utilisation
read_input(["The Pragmatic Programmer", "Clean Code", "No Silver Bullet"])
make_rotations()
sort_rotations()
display_output()

Le problème de cette décomposition est que tous les modules (fonctions) partagent les mêmes données globales (lines, rotations, sorted_rotations). Si on décide de changer la manière dont les lignes sont stockées, par exemple en passant d’une liste à un fichier, il faut modifier tous les modules. Le découpage par flux de traitement crée un couplage fort autour de la représentation interne des données.

Décomposition 2 : par information hiding (Parnas)

Parnas propose une autre décomposition, fondée sur un principe différent : chaque module (ici ce sont des classes) doit cacher une décision de conception susceptible de changer. Au lieu de découper par étapes de traitement, on découpe par responsabilité. Le module de stockage des lignes ne sait rien du tri ; le module de rotation ne sait rien de la manière dont les lignes sont stockées. Chaque module expose une interface simple et cache ses détails internes. Parnas appelle ce principe l’information hiding (masquage de l’information).

# Décomposition 2 : par information hiding (Parnas)
# Chaque module cache une décision de conception

class LineStorage:
    """Cache la décision : comment les lignes sont stockées en mémoire."""
    def __init__(self):
        self._lines = []

    def add(self, line):
        self._lines.append(line)

    def get(self, index):
        return self._lines[index]

    def count(self):
        return len(self._lines)


class Rotator:
    """Cache la décision : comment les rotations sont calculées."""
    STOP_WORDS = {"the", "a", "an", "of", "in", "to", "and", "is", "for"}

    def rotations(self, line):
        words = line.split()
        result = []
        for i, word in enumerate(words):
            if word.lower() not in self.STOP_WORDS:
                result.append(words[i:] + words[:i])
        return result


class Sorter:
    """Cache la décision : comment le tri est effectué."""
    def sort(self, items):
        return sorted(items, key=lambda words: [w.lower() for w in words])


class KWICSystem:
    """Assemble les modules sans connaître leurs détails internes."""
    def __init__(self):
        self.storage = LineStorage()
        self.rotator = Rotator()
        self.sorter = Sorter()

    def process(self, titles):
        for title in titles:
            self.storage.add(title)

        all_rotations = []
        for i in range(self.storage.count()):
            line = self.storage.get(i)
            all_rotations.extend(self.rotator.rotations(line))

        for words in self.sorter.sort(all_rotations):
            print(" ".join(words))


kwic = KWICSystem()
kwic.process(["The Pragmatic Programmer", "Clean Code", "No Silver Bullet"])

La différence est subtile mais profonde. Si on décide demain de stocker les lignes dans un fichier plutôt qu’en mémoire, il suffit de modifier LineStorage. Si on change l’algorithme de tri, seul Sorter est touché. Si on veut ajouter des règles de filtrage des stop words, seul Rotator est concerné. Chaque changement est local à un module. C’est exactement ce que Parnas voulait démontrer : le bon critère de décomposition n’est pas “quelle étape du traitement”, mais “quelle décision pourrait changer”.

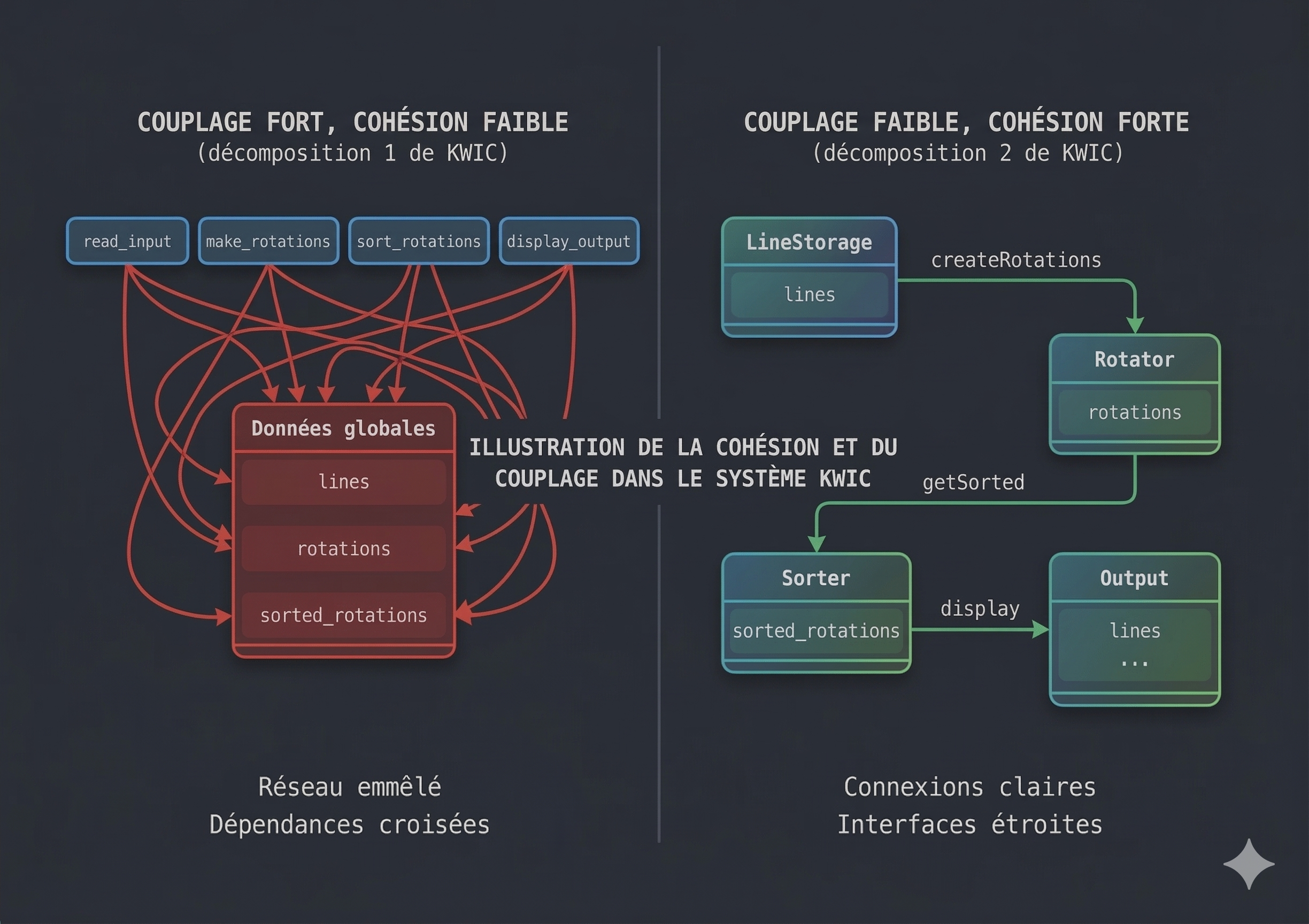

Couplage et cohésion

L’exemple KWIC illustre un phénomène que les informaticiens Larry Constantine et Edward Yourdon ont formalisé dans les années 1970 : la qualité d’un découpage se mesure selon deux axes complémentaires. Le couplage mesure le degré de dépendance entre les modules. La cohésion mesure le degré auquel les éléments d’un même module sont reliés entre eux. Un bon découpage minimise le couplage (les modules se connaissent peu) et maximise la cohésion (chaque module a une responsabilité claire et unifiée). Dans la première décomposition de KWIC, le couplage est fort : tous les modules dépendent des mêmes données globales. Dans la deuxième, le couplage est faible : chaque module interagit avec les autres uniquement à travers une interface étroite.

Ces deux axes sont faciles à illustrer. Prenons un exemple simple : un système qui envoie des notifications aux utilisateurs.

# Couplage fort, cohésion faible
class UserManager:
    def create_user(self, name, email):
        # Crée l'utilisateur dans la base de données
        db = sqlite3.connect("app.db")
        db.execute("INSERT INTO users (name, email) VALUES (?, ?)", (name, email))
        db.commit()

        # Envoie un email de bienvenue
        smtp = smtplib.SMTP("smtp.example.com")
        smtp.send_message(f"Bienvenue {name} !")

        # Écrit dans le journal
        with open("/var/log/app.log", "a") as f:
            f.write(f"Utilisateur {name} créé\n")

Cette classe fait trois choses : gérer la base de données, envoyer des emails et écrire des logs. Sa cohésion est faible, car ses responsabilités n’ont rien en commun. Son couplage est fort, car elle dépend directement de sqlite3, de smtplib et du système de fichiers. Si on change de base de données, de service d’email ou de système de logging, il faut modifier cette classe.

# Couplage faible, cohésion forte
class UserRepository:
    def __init__(self, db: sqlite3.Connection):
        self.db: sqlite3.Connection = db

    def create(self, name: str, email: str):
        self.db.execute("INSERT INTO users (name, email) VALUES (?, ?)", (name, email))

class NotificationService:
    def __init__(self, sender: smtplib.SMTP):
        self.sender: smtplib.SMTP = sender

    def welcome(self, name: str):
        self.sender.send(f"Bienvenue {name} !")

class UserManager:
    def __init__(self, repo: UserRepository, notifications: NotificationService, logger: logging.Logger):
        self.repo: UserRepository = repo
        self.notifications: NotificationService = notifications
        self.logger: logging.Logger = logger

    def create_user(self, name: str, email: str):
        self.repo.create(name, email)
        self.notifications.welcome(name)
        self.logger.info(f"Utilisateur {name} créé")

Chaque classe a maintenant une seule responsabilité (cohésion forte), et UserManager ne connaît pas les détails internes des modules qu’il utilise (couplage faible). On retrouve exactement le même principe que Parnas défendait avec KWIC : chaque module cache une décision susceptible de changer.

Le couplage et la cohésion sont aussi liés au principe DRY (Don’t Repeat Yourself), formulé par Andrew Hunt et David Thomas dans The Pragmatic Programmer (1999). L’idée est simple : chaque élément de connaissance dans un système devrait avoir une représentation unique et non ambiguë. La duplication de code est souvent un symptôme de mauvais découpage. Quand on retrouve la même logique à deux endroits, c’est souvent parce qu’une responsabilité n’a pas été isolée dans son propre module. Éliminer la duplication revient alors à améliorer la cohésion : on regroupe la logique qui va ensemble, et on l’expose à travers une interface claire.

Mais DRY ne concerne pas seulement le code dupliqué au sens littéral. Il s’applique aussi aux structures de données, aux configurations, à la documentation. Si la même information existe à deux endroits et qu’elle peut diverger, c’est une violation de DRY, et c’est une source de bugs. Le principe nous force à nous demander : “est-ce que cette connaissance a un seul propriétaire dans mon système ?”

Les principes SOLID

L’acronyme SOLID regroupe cinq principes de conception orientée objet formulés par Robert C. Martin à partir des années 1990. L’acronyme lui-même a été suggéré par Michael Feathers vers 2004, et les principes sont rassemblés dans Agile Software Development: Principles, Patterns, and Practices (Martin, 2003). Ils ne sont pas tous également importants dans la pratique. Le S (Single Responsibility) et le D (Dependency Inversion) sont de loin les plus influents et les plus utiles au quotidien. Les trois autres (Open/Closed, Liskov Substitution, Interface Segregation) sont plus situationnels : ils s’appliquent surtout dans des contextes de hiérarchies de classes complexes, qu’on rencontre moins souvent en Python qu’en Java ou C#. On les présentera tous, mais avec un niveau de détail proportionnel à leur importance pratique.

S : Single Responsibility Principle

Le principe de responsabilité unique dit qu’une classe (ou un module) ne devrait avoir qu’une seule raison de changer. C’est essentiellement une reformulation du concept de cohésion qu’on vient de voir, appliqué à la conception orientée objet. L’exemple du UserManager monolithique illustre exactement une violation de ce principe : la classe change si on modifie la base de données, si on change le service d’email, ou si on change le système de logs. Trois raisons de changer, donc trois responsabilités, donc il faudrait trois classes.

D : Dependency Inversion Principle

L’inversion de dépendance est peut-être le principe SOLID le plus puissant. L’idée est que les modules de haut niveau (la logique métier) ne devraient pas dépendre des modules de bas niveau (les détails d’implémentation). Les deux devraient dépendre d’abstractions. En pratique, cela signifie qu’au lieu de créer ses propres dépendances, un module les reçoit de l’extérieur. C’est ce qu’on appelle l’injection de dépendances.

On l’a déjà vu dans l’exemple du UserManager refactorisé : plutôt que de créer lui-même sa connexion sqlite3 et son client smtplib, il reçoit un repo, un notifications et un logger dans son constructeur. Mais pour bien comprendre la différence, comparons deux approches d’un système de paiement :

# Sans inversion de dépendance
class OrderService:
    def checkout(self, order):
        payment = StripeClient("sk_live_xxx")
        payment.charge(order.total)

# Avec inversion de dépendance
class OrderService:
    def __init__(self, payment_gateway):
        self.payment_gateway = payment_gateway

    def checkout(self, order):
        self.payment_gateway.charge(order.total)

Dans la première version, OrderService crée directement un StripeClient. Il est impossible de tester cette classe sans se connecter à Stripe, et si on veut un jour passer à un autre fournisseur de paiement, il faut modifier la logique métier. Dans la seconde version, OrderService ne sait même pas quel fournisseur de paiement est utilisé. On peut lui passer un client Stripe en production, un client PayPal dans un autre contexte, ou un mock dans les tests. La direction de la dépendance est inversée : c’est le code appelant qui décide de l’implémentation, pas le module lui-même.

Stripe

Stripe est une entreprise américaine fondée en 2010 par les frères Patrick et John Collison (originaires d’Irlande). Elle fournit une API de paiement en ligne utilisée par des millions d’entreprises, de la startup au géant comme Shopify ou Amazon. Stripe est un exemple de SaaS (Software as a Service) : un logiciel accessible via le web sous forme d’abonnement, plutôt qu’installé localement. Au lieu de développer et maintenir son propre système de paiement, une entreprise utilise celui de Stripe à travers son API. Stripe est souvent citée comme référence en matière de qualité d’API et de documentation pour développeurs.

O : Open/Closed Principle

Un module devrait être ouvert à l’extension mais fermé à la modification. En d’autres termes, on devrait pouvoir ajouter un nouveau comportement sans modifier le code existant. Ce principe est surtout pertinent quand on conçoit des systèmes avec des familles de comportements interchangeables.

# Violation : il faut modifier la fonction pour chaque nouveau format
def export(data, format):
    if format == "json":
        return json.dumps(data)
    elif format == "csv":
        return to_csv(data)
    elif format == "xml":  # chaque nouveau format modifie cette fonction
        return to_xml(data)

# Conforme : on ajoute un exporteur sans toucher au code existant
exporters = {
    "json": JsonExporter(),
    "csv": CsvExporter(),
}

def export(data, format):
    return exporters[format].export(data)

# Ajouter un format XML = ajouter une ligne, pas modifier la logique
exporters["xml"] = XmlExporter()

L : Liskov Substitution Principle

Formulé par Barbara Liskov en 1987, ce principe dit qu’un objet d’une sous-classe devrait pouvoir remplacer un objet de la classe parente sans casser le programme. C’est un garde-fou contre les hiérarchies d’héritage mal conçues.

# Violation classique : un carré n'est pas un rectangle au sens du LSP
class Rectangle:
    def __init__(self, width, height):
        self.width = width
        self.height = height

    def area(self):
        return self.width * self.height

class Square(Rectangle):
    def __init__(self, side):
        super().__init__(side, side)

    # Problème : si on modifie width, height ne suit pas
    # Le contrat de Rectangle est violé

L’exemple classique est celui du carré et du rectangle. En mathématiques, un carré est un rectangle. Mais en programmation, si on hérite Square de Rectangle, le contrat est brisé : modifier la largeur d’un carré devrait aussi modifier sa hauteur, ce qui n’est pas le comportement attendu d’un rectangle. Ce genre de piège est un argument en faveur de la composition plutôt que de l’héritage.

# Avec héritage : on crée une hiérarchie rigide
class Animal:
    def speak(self): ...

class FlyingAnimal(Animal):
    def fly(self): print("Je vole")

class SwimmingAnimal(Animal):
    def swim(self): print("Je nage")

# Problème : un canard vole ET nage. Héritage multiple?
class Duck(FlyingAnimal, SwimmingAnimal):  # fragile et confus
    def speak(self): print("Coin")

# Avec composition : on assemble des capacités
class FlyAbility:
    def fly(self): print("Je vole")

class SwimAbility:
    def swim(self): print("Je nage")

class Duck:
    def __init__(self):
        self.flying = FlyAbility()
        self.swimming = SwimAbility()

    def speak(self): print("Coin")

donald = Duck()
donald.flying.fly()    # "Je vole"
donald.swimming.swim()  # "Je nage"

Avec l’héritage, on est forcé de modéliser les capacités dans une hiérarchie d’ancêtres, ce qui devient vite un casse-tête quand un objet combine plusieurs comportements. Avec la composition, on assemble des briques indépendantes : chaque capacité est un objet qu’on possède, plutôt qu’un ancêtre dont on hérite. Ce principe, connu sous le nom de composition over inheritance, a été popularisé par le livre Design Patterns du Gang of Four (1994), qui recommande de “favoriser la composition d’objets plutôt que l’héritage de classes”.

I : Interface Segregation Principle

Un client ne devrait pas être forcé de dépendre de méthodes qu’il n’utilise pas. Plutôt qu’une grosse interface qui fait tout, il vaut mieux plusieurs interfaces spécialisées.

# Interface trop large : tous les clients doivent implémenter toutes les méthodes
class Worker:
    def work(self): ...
    def eat(self): ...
    def sleep(self): ...

# Interfaces séparées : chaque client n'implémente que ce dont il a besoin
class Workable:
    def work(self): ...

class Feedable:
    def eat(self): ...

Ce principe est plus naturel en Python qu’en Java, grâce au duck typing : on ne dépend pas d’une interface formelle, mais simplement des méthodes qu’on appelle effectivement.

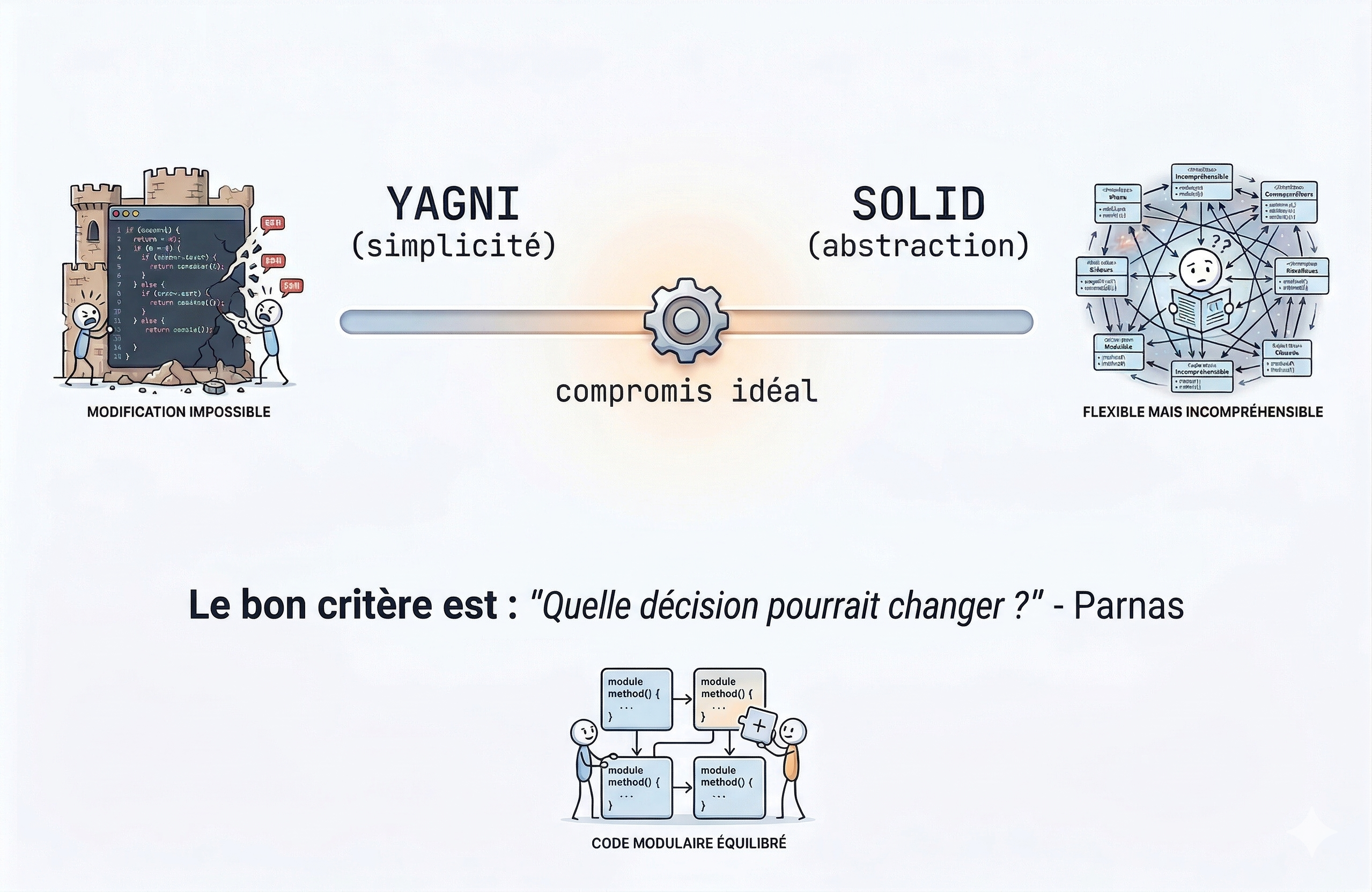

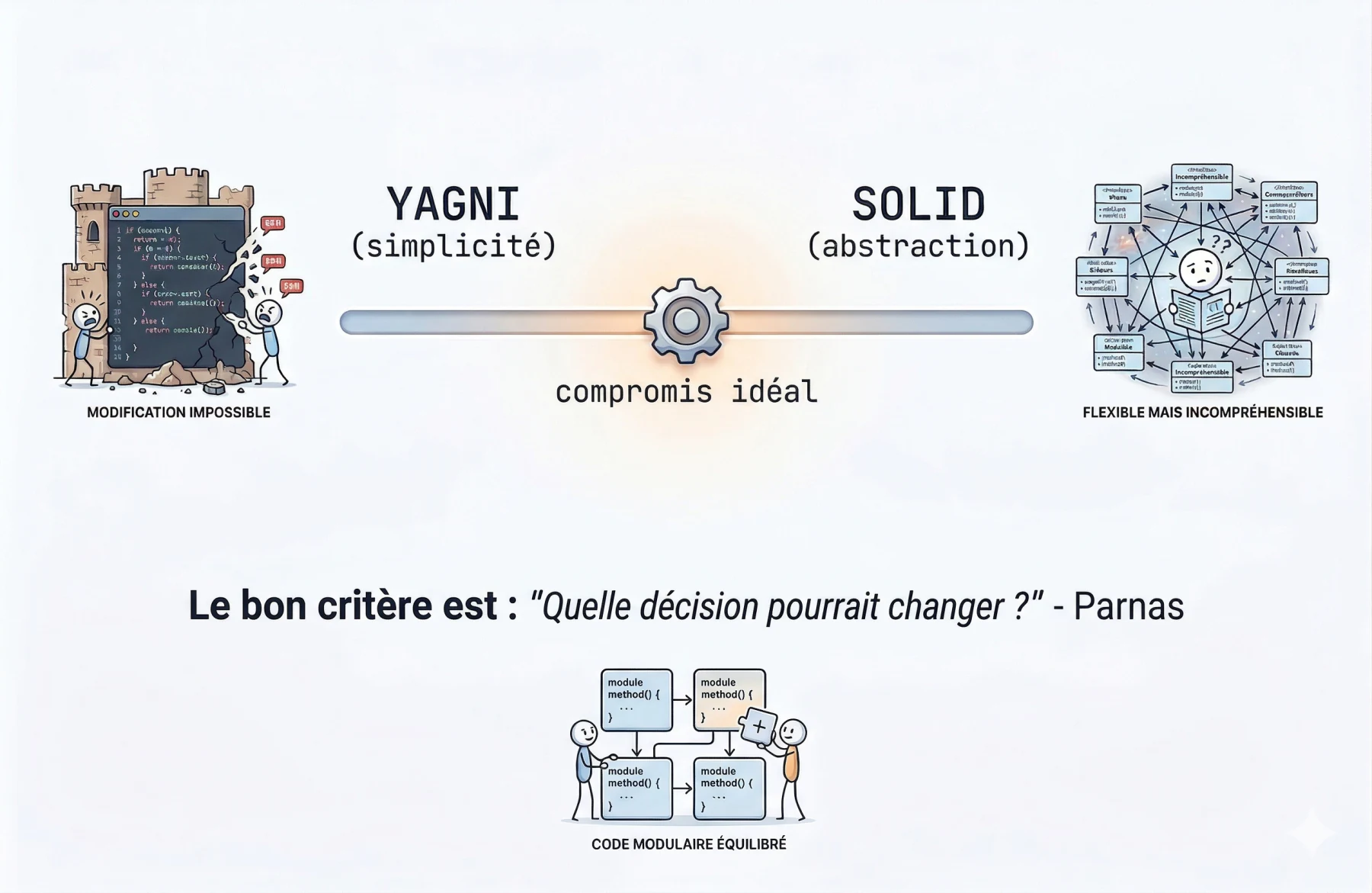

SOLID et YAGNI : la tension créative

Ces cinq principes sont des guides utiles, mais il faut les appliquer avec discernement. Le principe YAGNI (You Ain’t Gonna Need It), issu de la culture Extreme Programming de Kent Beck, sert de contrepoids. YAGNI dit : ne construis pas d’abstraction pour un besoin qui n’existe pas encore. N’ajoute pas une interface parce qu’un jour, peut-être, tu auras besoin d’une deuxième implémentation. Ne découpe pas un module en trois parce que le principe de responsabilité unique le suggère, si en pratique ce module est simple et ne change jamais.

La tension entre SOLID et YAGNI est saine. SOLID pousse vers plus d’abstraction et de découpage. YAGNI pousse vers la simplicité et le pragmatisme. Un développeur expérimenté navigue entre les deux en se posant la bonne question : “est-ce que cette complexité supplémentaire résout un problème réel, ou est-ce que je me prépare à un problème imaginaire ?” Parnas nous rappelle que le bon critère de découpage est “quelle décision pourrait changer”. Si la réponse est “aucune, pour l’instant”, alors YAGNI l’emporte.

Dessiner une conception : UML

Au début des années 1990, chaque méthode de conception orientée objet venait avec sa propre notation graphique, et elles étaient nombreuses à se faire concurrence. Trois d’entre elles dominaient : la méthode de Grady Booch, l’OMT (Object Modeling Technique) de James Rumbaugh et l’OOSE (Object-Oriented Software Engineering) d’Ivar Jacobson. Leurs trois auteurs se retrouvent chez Rational Software entre 1994 et 1995, ce qui leur vaudra le surnom de Three Amigos, et ils fusionnent leurs notations en un seul langage, l’UML, que l’Object Management Group adopte comme standard en novembre 1997. On a vu dans l’historique du module 1 ce qui a suivi : UML est devenu l’emblème de l’approche « concevoir d’abord, coder ensuite », et des équipes entières ont passé des mois à produire des diagrammes que personne ne mettait à jour ensuite. Ce n’est pas cet UML-là qu’on va voir ici.

En 2003, Martin Fowler, l’auteur de UML Distilled, propose une distinction qui aide à comprendre pourquoi UML a autant déçu qu’il a servi. On peut selon lui s’en servir de trois façons. Comme esquisse (sketch), d’abord, pour communiquer un aspect d’un système à ses collègues, au tableau blanc ou dans un document. Comme plan détaillé (blueprint), ensuite, un document si complet que toutes les décisions de conception y sont prises, et qu’un programmeur n’aurait plus qu’à le traduire en code, comme on bâtit un pont à partir des plans d’un ingénieur. Comme langage de programmation, enfin, où des outils compilent les diagrammes en code exécutable. Fowler doutait de ce dernier usage, faute d’avoir vu réussir la programmation graphique, plus lente à manier que du code. Le plan détaillé, lui, vieillit dès que le code change, on l’a vu. Reste l’esquisse, dont Fowler dit que l’essence est la sélectivité : on ne dessine pas tout le système, seulement ce qui mérite d’être discuté avant d’écrire le code, ou compris après coup. C’est cet usage que la section enseigne.

Le diagramme de classes

Le diagramme de classes montre la structure statique d’un programme : quelles classes existent, ce qu’elles contiennent, et comment elles dépendent les unes des autres. Reprenons l’exemple de l’inversion de dépendance vu plus haut, où un OrderService reçoit sa passerelle de paiement au lieu de créer lui-même un StripeClient. Le code Python ne dit nulle part ce qu’est une « passerelle de paiement ». C’est n’importe quel objet qui possède une méthode charge, et cette abstraction n’existe que dans la tête de celui qui a écrit le code. Le diagramme, lui, oblige à la nommer, PaymentGateway, et à montrer qui en dépend et qui la réalise. C’est souvent le premier service que rend une esquisse : rendre visible une décision de conception que le code laisse implicite.

classDiagram
    direction LR
    class OrderService {
        +payment_gateway: PaymentGateway
        +checkout(order: Order)
    }
    class PaymentGateway {
        <<interface>>
        +charge(amount: float)
    }
    class StripeClient {
        +charge(amount: float)
    }
    class PayPalClient {
        +charge(amount: float)
    }
    class FakeGateway {
        +charges: list
        +charge(amount: float)
    }
    class Order {
        +total: float
    }
    OrderService "1" --> "1" PaymentGateway : paie avec
    OrderService ..> Order : traite
    PaymentGateway <|.. StripeClient
    PaymentGateway <|.. PayPalClient
    PaymentGateway <|.. FakeGateway

Chaque boîte est une classe, découpée en trois compartiments : son nom, ses attributs et ses méthodes, chacun précédé d’un signe de visibilité, + pour public. La mention «interface» au-dessus de PaymentGateway est un stéréotype, qui signale une abstraction sans implémentation, un contrat. Les flèches pointillées à triangle creux disent qu’une classe réalise cette interface, et l’héritage s’écrirait de la même façon, mais en trait plein. La flèche pleine qui part d’OrderService est une association : le service garde une référence durable vers sa passerelle, et les multiplicités, le « 1 » à chaque bout, disent qu’un service a exactement une passerelle. La flèche pointillée vers Order, enfin, est une simple dépendance, plus faible : la commande ne fait que passer en paramètre de checkout. Il suffit alors d’un coup d’oeil pour voir ce que le code de la section précédente disait en plusieurs lignes : toutes les flèches convergent vers l’abstraction, et OrderService ne connaît aucun des trois fournisseurs.

Ce diagramme n’a pas été dessiné à la souris. Il est écrit en texte, dans un format appelé Mermaid, créé en 2014 par Knut Sveidqvist, et c’est le navigateur qui le transforme en image au moment d’afficher la page. Les relations, par exemple, s’écrivent ainsi :

OrderService "1" --> "1" PaymentGateway : paie avec
OrderService ..> Order : traite
PaymentGateway <|.. StripeClient

Chaque ligne se lit presque comme le dessin : --> est la flèche pleine de l’association, ..> la flèche pointillée de la dépendance, et <|.. le triangle creux de la réalisation, tracé du côté de l’interface.

Ce format change surtout le sort du diagramme. Sa documentation dit d’ailleurs que le but principal de Mermaid est d’aider la documentation à rattraper le développement, contre ce qu’elle appelle le doc-rot, le pourrissement des documents que personne ne met à jour. Un diagramme en texte vit dans le dépôt, à côté du code qu’il décrit. Il se modifie dans le même commit que ce code, et se relit en diff dans une pull request, comme tout le reste. GitHub affiche d’ailleurs les diagrammes Mermaid directement dans un fichier Markdown depuis février 2022, si bien qu’un README.md ou un ADR peut contenir une esquisse qui se lit sans aucun outil. C’est la façon la plus simple d’en mettre une dans vos travaux notés. Mermaid n’est pas seul dans ce créneau, et PlantUML, apparu en 2009, fait la même chose depuis plus longtemps encore.

Le diagramme de séquence

Le diagramme de classes montre ce qui existe. Le diagramme de séquence montre ce qui se passe : qui appelle qui, dans quel ordre, au fil du temps, pour un scénario précis. C’est le diagramme qu’on dessine pour expliquer un échange entre plusieurs composants, et il prend tout son sens quand ces composants sont séparés par un réseau, comme on le verra dans la section sur les APIs. Suivons le paiement d’une commande, depuis le navigateur jusqu’à Stripe, avec le cas que le code de l’inversion de dépendance ne montrait pas : la carte refusée.

sequenceDiagram
    participant N as Navigateur
    participant S as OrderService
    participant C as StripeClient
    participant A as API de Stripe
    N->>S: POST /commandes/42/paiement
    S->>C: charge(order.total)
    C->>A: POST /v1/payment_intents
    alt carte acceptée
        A-->>C: 200 OK
        C-->>S: paiement confirmé
        S-->>N: commande payée
    else carte refusée
        A-->>C: 402, card_declined
        C-->>S: exception CarteRefusee
        S-->>N: paiement refusé
    end

Le temps s’écoule de haut en bas. Chaque participant a sa ligne de vie, la verticale qui descend sous son nom. Une flèche pleine est un message, un appel qu’un participant fait à un autre, et la flèche pointillée qui revient est sa réponse. Le cadre alt est un fragment combiné, qui découpe le scénario en alternatives, chacune précédée de sa garde entre crochets, ici [carte acceptée] et [carte refusée]. En Mermaid, la flèche pleine s’écrit ->>, la flèche pointillée -->>, et l’alternative se referme par end. Le dessin fait voir deux choses que le code d’OrderService ne montrait pas. D’abord, le paiement traverse deux frontières réseau, et chacune est un endroit où quelque chose peut échouer ou tarder. Ensuite, c’est StripeClient qui traduit la réponse 402 de Stripe en exception. C’est une décision de conception, et c’est elle qui permet à OrderService de ne rien savoir de Stripe, même quand ça tourne mal.

Ces deux diagrammes ne sont qu’une petite partie d’UML. La norme en définit quatorze types, dont le diagramme de cas d’utilisation, le diagramme d’activité et le diagramme d’états, et chacun a une notation bien plus riche que ce qu’on vient de voir. On a laissé de côté, entre autres, la différence entre agrégation et composition, les classes abstraites, et les autres fragments combinés, comme loop pour une répétition, opt pour une étape facultative, ou par pour des messages simultanés. Pour l’usage qui a survécu, l’esquisse, ces deux diagrammes et ces quelques éléments suffisent pourtant la plupart du temps. Le but d’une esquisse n’est pas d’être complète, mais d’être utile à une conversation sur la conception, et c’est à cette aune qu’il faut la juger.

Les design patterns

Le principe de composition over inheritance fait partie d’un vocabulaire plus large que le livre Design Patterns du Gang of Four (1994) a cherché à codifier. L’idée du livre était de cataloguer des solutions récurrentes à des problèmes de conception courants, et de leur donner des noms. Quand un développeur parle d’un “Observer”, d’un “Strategy” ou d’un “Adapter”, il invoque un patron reconnu qui évite d’avoir à réexpliquer la structure à chaque fois. C’est la contribution la plus durable du GoF : non pas les 23 patrons eux-mêmes, mais le fait d’avoir établi qu’un vocabulaire partagé de conception est précieux pour la communication en équipe.

Il faut cependant remettre ces patrons dans leur contexte. Le livre du GoF a été écrit à une époque où C++ et Smalltalk dominaient, et où les langages imposaient des contraintes rigides. Plusieurs patrons classiques sont en réalité des contournements de ces limitations. En Python, par exemple, le patron Strategy (encapsuler un algorithme dans un objet interchangeable) se réduit souvent à passer une fonction en argument. Le patron Iterator est intégré directement dans le langage avec le protocole for/__iter__. Le patron Singleton devient un simple module. Ce n’est pas que ces patrons sont inutiles, c’est que les langages modernes en ont absorbé les bonnes idées, rendant le mécanisme explicite superflu. L’important est de comprendre le problème que chaque patron résout, pas de mémoriser sa structure de classes. Prenons le patron Strategy, qui consiste à encapsuler un algorithme pour le rendre interchangeable :

# Strategy "classique" (style GoF)
class PricingStrategy:
    def compute(self, price: float) -> float:
        raise NotImplementedError

class RegularPricing(PricingStrategy):
    def compute(self, price: float) -> float:
        return price

class StudentDiscount(PricingStrategy):
    def compute(self, price: float) -> float:
        return price * 0.8

class Order:
    def __init__(self, price: float, strategy: PricingStrategy):
        self.price = price
        self.strategy = strategy

    def total(self) -> float:
        return self.strategy.compute(self.price)

order = Order(100, StudentDiscount())
print(order.total())  # 80.0

# La même chose en Python idiomatique
def student_discount(price: float) -> float:
    return price * 0.8

def order_total(price: float, pricing=None) -> float:
    if pricing is None:
        return price
    return pricing(price)

print(order_total(100, student_discount))  # 80.0

Le premier exemple nécessite une classe abstraite, deux implémentations concrètes et une injection. Le deuxième fait exactement la même chose avec une simple fonction passée en argument. Le patron n’a pas disparu, il a été absorbé par le langage.

Pythonique

La communauté Python utilise le terme pythonique (ou Pythonic en anglais) pour décrire du code qui exploite les idiomes naturels du langage plutôt que de reproduire les conventions d’un autre langage. Un code pythonique privilégie la lisibilité, la simplicité et les mécanismes intégrés de Python (fonctions comme objets, compréhensions de listes, protocoles comme __iter__, etc.). Tim Peters a condensé cette philosophie dans le Zen of Python, accessible en tapant import this dans un interpréteur Python. Le deuxième exemple ci-dessus est pythonique : plutôt que de reproduire la hiérarchie de classes du GoF, il utilise le fait qu’en Python, une fonction est un objet qu’on peut passer en argument.

Les couches (layers)

Les principes qu’on vient de voir (information hiding, couplage/cohésion, SOLID) nous disent comment découper un système en modules. Mais ils ne disent pas selon quelle logique organiser ces modules entre eux. En pratique, un pattern d’organisation revient constamment : le découpage en couches. L’idée est simple : on empile des niveaux d’abstraction, chaque couche ne communiquant qu’avec celle qui est directement en dessous. Ce pattern est si répandu qu’on le retrouve partout, du modèle OSI des réseaux (7 couches) aux applications web modernes. Dans le contexte d’une application, la forme la plus courante est le découpage en trois couches : présentation, logique métier (business logic) et accès aux données.

Prenons une application simple de gestion de produits pour illustrer ce découpage :

# Couche données : gère le stockage
class ProductRepository:
    def __init__(self, db):
        self.db = db

    def find_by_id(self, product_id):
        row = self.db.execute(
            "SELECT id, name, price, stock FROM products WHERE id = ?",
            (product_id,)
        ).fetchone()
        if row:
            return {"id": row[0], "name": row[1], "price": row[2], "stock": row[3]}
        return None

    def update_stock(self, product_id, new_stock):
        self.db.execute(
            "UPDATE products SET stock = ? WHERE id = ?",
            (new_stock, product_id)
        )

# Couche logique métier : applique les règles d'affaires
class OrderService:
    def __init__(self, products):
        self.products = products

    def place_order(self, product_id, quantity):
        product = self.products.find_by_id(product_id)
        if product is None:
            raise ValueError("Produit introuvable")
        if product["stock"] < quantity:
            raise ValueError("Stock insuffisant")
        self.products.update_stock(product_id, product["stock"] - quantity)
        total = product["price"] * quantity
        return {"product": product["name"], "quantity": quantity, "total": total}

# Couche présentation : gère l'interaction avec l'utilisateur
class OrderHandler:
    def __init__(self, order_service):
        self.order_service = order_service

    def handle_request(self, request):
        try:
            result = self.order_service.place_order(
                request["product_id"], request["quantity"]
            )
            return {"status": 200, "data": result}
        except ValueError as e:
            return {"status": 400, "error": str(e)}

La règle fondamentale est que les dépendances vont dans un seul sens : la présentation dépend de la logique métier, qui dépend de l’accès aux données. Jamais l’inverse. Le ProductRepository ne sait pas qu’il est utilisé par un OrderService, et l’OrderService ne sait pas s’il est appelé depuis une API web, une interface en ligne de commande ou un script de test. Chaque couche peut évoluer indépendamment : on peut remplacer SQLite par PostgreSQL sans toucher à la logique métier, ou transformer le handler HTTP en interface CLI sans modifier les règles d’affaires.

Monolithe vs microservices

Jusqu’ici, on a parlé de découpage interne : comment organiser les modules à l’intérieur d’une application. Mais il existe un autre niveau de découpage, qui concerne la manière dont on déploie le système. Un monolithe est une application déployée comme une seule unité : tout le code vit dans le même processus, partage la même base de données, et est livré en bloc. À l’opposé, une architecture en microservices découpe le système en petits services indépendants, chacun déployé séparément, avec sa propre base de données et ses propres API. Le débat entre ces deux approches est l’un des plus animés en génie logiciel moderne, et il mérite d’être abordé avec nuance.

L’intuition naturelle, surtout quand on a appris les vertus du découpage, est de vouloir tout séparer dès le départ. Mais l’expérience de l’industrie montre le contraire. Un monolithe bien structuré (avec des couches claires, des modules cohésifs et un couplage faible) est presque toujours le meilleur point de départ. Martin Fowler résume cette idée par la formule monolith first : commencer par un monolithe, et ne découper en services que lorsque la douleur le justifie. La raison est simple : les microservices résolvent des problèmes d’organisation et de passage à l’échelle, mais ils en créent d’autres. Chaque service a besoin de sa propre infrastructure de déploiement, de monitoring, de gestion des erreurs. La communication entre services passe par le réseau, ce qui introduit de la latence, des pannes partielles et des problèmes de cohérence des données. Déboguer un problème qui traverse cinq services est incomparablement plus difficile que de déboguer un appel de fonction dans un monolithe.

Quand est-ce que le découpage en services devient pertinent ? Typiquement quand l’organisation grandit. Si plusieurs équipes travaillent sur le même monolithe et se marchent constamment sur les pieds, si les cycles de déploiement deviennent trop lents parce qu’il faut tout retester à chaque changement, ou si certaines parties du système ont des besoins de passage à l’échelle très différents (le moteur de recherche doit gérer 10 000 requêtes par seconde, mais le module de facturation n’en traite que 100), alors il peut être judicieux d’extraire certains composants en services indépendants.

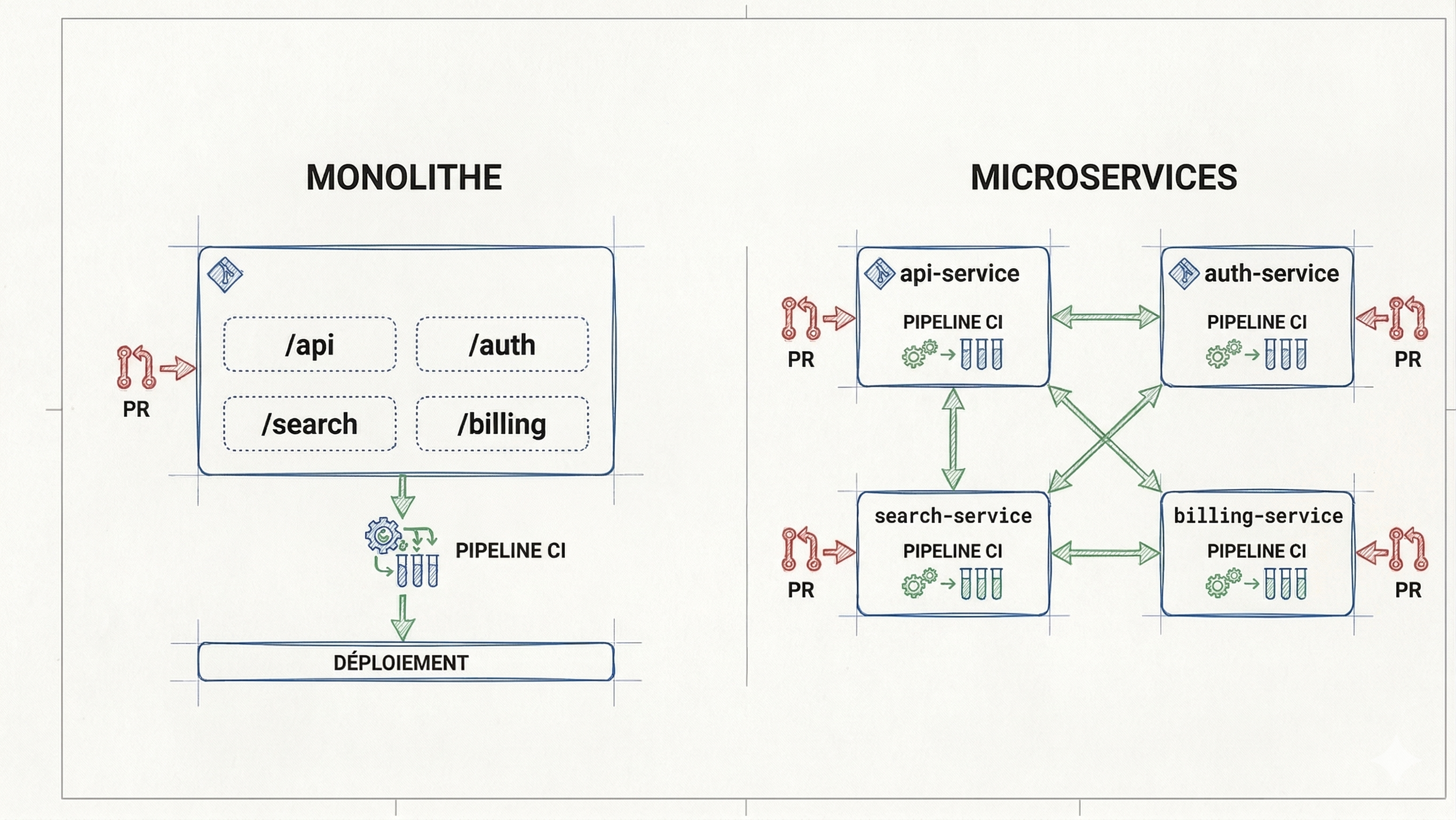

Une manière concrète de penser cette distinction est en termes de dépôts git. Un monolithe vit typiquement dans un seul dépôt (un monorepo) : tout le code, tous les tests, toute la configuration dans un même endroit. Quand on passe aux microservices, chaque service a généralement son propre dépôt, avec son propre historique, ses propres pipelines de CI, et ses propres cycles de déploiement. Cette séparation est à la fois un avantage (chaque équipe est autonome sur son dépôt) et un coût (coordonner un changement qui touche plusieurs services signifie ouvrir des pull requests dans plusieurs dépôts). Certaines grandes entreprises, comme Google et Meta, font le choix inverse : un monorepo géant qui contient tout le code de l’entreprise, avec des outils spécialisés pour gérer l’échelle. Il n’y a pas de réponse universelle, mais penser en termes de dépôts aide à rendre la distinction monolithe/microservices plus tangible.

Cette observation rejoint une idée formulée dès 1968 par Melvin Conway : “les organisations qui conçoivent des systèmes sont contraintes de produire des architectures qui sont des copies de leurs structures de communication.” C’est la loi de Conway. Si trois équipes travaillent sur un projet, le système aura tendance à se structurer en trois composants, peu importe ce que dicterait la logique technique. Cette loi a une conséquence pratique importante : l’architecture d’un système ne peut pas être décidée indépendamment de l’organisation humaine qui le construit. C’est pourquoi la question du monolithe vs microservices n’est pas seulement technique, elle est aussi organisationnelle. On reviendra sur ces dimensions humaines et collaboratives dans le module 4.

Patterns architecturaux

Les couches, le monolithe et les microservices décrivent comment structurer un système. Mais il existe aussi des patterns qui décrivent comment les parties d’un système communiquent entre elles. Ces patterns architecturaux ne sont pas mutuellement exclusifs : un même système peut en combiner plusieurs. Ils répondent chacun à des contraintes différentes, et le choix de l’un plutôt que l’autre dépend du problème qu’on cherche à résoudre.

Le pattern le plus fondamental est probablement le client-server. L’idée est simple : un composant (le client) envoie des requêtes, un autre (le serveur) les traite et renvoie des réponses. C’est le modèle qui sous-tend le web tout entier : un navigateur envoie une requête HTTP, un serveur web la traite et renvoie une page ou des données. Ce pattern est tellement omniprésent qu’on a tendance à l’oublier, mais il incarne une décision architecturale importante : la centralisation de la logique et des données côté serveur, avec des clients qui ne font qu’interagir avec cette logique à travers une interface (l’API). La section suivante de ce module sera entièrement consacrée à ces interfaces.

Dans le contexte des applications web, le pattern le plus courant est le MVC (Model-View-Controller). Il a été conçu à l’origine par Trygve Reenskaug en 1979 pour les interfaces graphiques de Smalltalk, où il séparait les données (Model), leur affichage à l’écran (View) et la gestion des interactions souris et clavier (Controller). Les frameworks web modernes ont adopté le vocabulaire de MVC, mais en le réinterprétant : le “Model” représente les données et la logique métier, la “View” génère du HTML (ou du JSON), et le “Controller” route les requêtes HTTP vers la bonne logique. En pratique, ce découpage est une variante du pattern trois couches qu’on a vu plus haut, adapté aux spécificités du cycle requête-réponse du web.

Frameworks web

Un framework web est une bibliothèque qui fournit une structure prête à l’emploi pour construire des applications web : routage des requêtes HTTP, connexion à la base de données, rendu des pages, et organisation du code selon un pattern comme MVC. Parmi les plus connus, on trouve Ruby on Rails (Ruby), Django et Flask (Python), Laravel (PHP), et Express (JavaScript/Node.js). Django se décrit d’ailleurs comme MTV (Model-Template-View) plutôt que MVC, ce qui illustre bien le fait que le vocabulaire varie d’un framework à l’autre, mais que l’idée sous-jacente reste la même.

Le pattern pipes and filters organise le traitement comme une chaîne d’étapes indépendantes. Chaque filtre (filter) reçoit des données en entrée, les transforme, et les passe au filtre suivant via un canal (pipe). Ce canal est, à peu de chose près, celui que Hoare a formalisé en 1978 et que Go a rendu ordinaire, comme le raconte la section sur la concurrence. Ce pattern est au coeur de la philosophie Unix, où de petits utilitaires spécialisés se combinent en pipelines :

cat access.log | grep "POST" | cut -d' ' -f1 | sort | uniq -c | sort -rn

Cette commande extrait les adresses IP qui ont fait des requêtes POST, les compte et les trie par fréquence. Chaque utilitaire fait une seule chose (cohésion forte), ne connaît pas les autres (couplage faible), et communique par un flux de texte standard. On retrouve d’ailleurs exactement ce pattern dans la première décomposition de KWIC qu’on a vue plus tôt : une séquence d’étapes où chacune consomme la sortie de la précédente. La différence avec la deuxième décomposition de Parnas, c’est que pipes and filters optimise la composabilité au prix d’un couplage plus fort au format des données qui transitent entre les étapes.

Le dernier pattern qu’on va aborder est l’architecture événementielle (event-driven). Plutôt que d’appeler directement un autre composant (comme dans client-server), un composant émet un événement, et d’autres composants qui se sont abonnés à ce type d’événement le reçoivent et réagissent. Le producteur de l’événement ne sait pas qui l’écoute, ni même si quelqu’un l’écoute. Ce découplage est puissant : on peut ajouter de nouveaux comportements sans modifier le code existant. Par exemple, quand un utilisateur passe une commande sur un site de commerce en ligne, l’événement CommandePassée peut déclencher l’envoi d’un courriel de confirmation, la mise à jour de l’inventaire, et la notification au système de livraison, le tout sans que le module de commande ait besoin de connaître l’existence de ces autres modules. Ce pattern est omniprésent dans les systèmes distribués modernes, où des outils comme Apache Kafka ou RabbitMQ servent de bus d’événements. On le retrouvera d’ailleurs dans la section sur les données, quand on parlera de messaging et de streaming.
